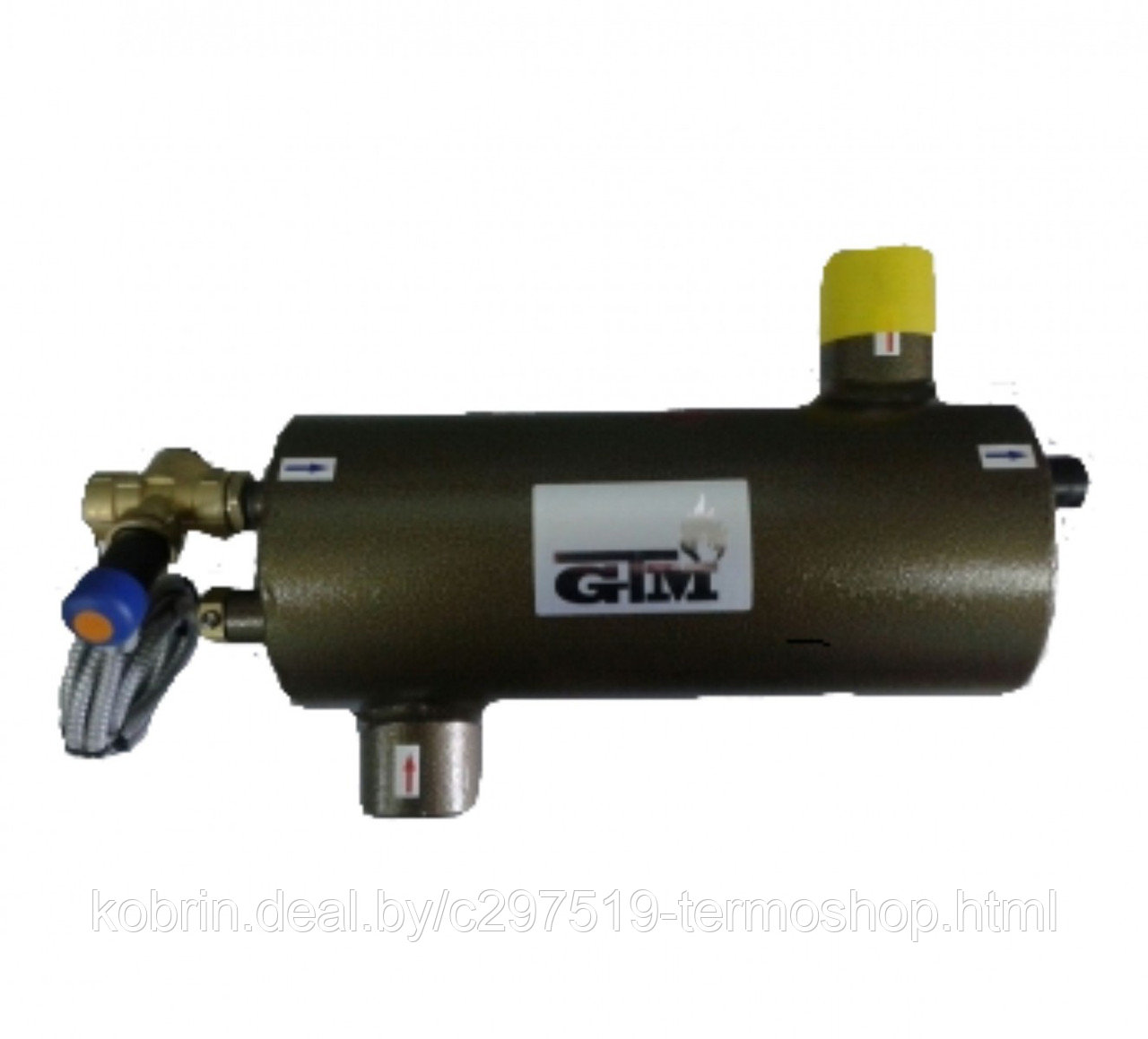

Охлаждающий теплообменник 6/4 до 32 kW

  Охлаждающий теплообменник 6/4 до 32 kW
В наличии

Цену уточняйте

Написать
  • +375 показать номер +375333525152
  • +375164234077 факс
  • Бесплатная
    доставка
  • Контакты
    • Телефон:
      +375333525152
      +375164234077, факс
    • Контактное лицо:
      Николай
    • Адрес:
      ул. Советская, д.125 (офис) , ул. Советская, д.108 (склад), Кобрин, Брестская область, Беларусь
    • Email:
      fsk-impex@yandex.by
  • Условия возврата и обмена

Устройство и принцип действия системы аварийного охлаждения котла

В современных системах отопления с твердотопливными котлами все чаще применяется принудительная циркуляция теплоносителя, так как это позволяет существенно сэкономить средства, затрачиваемые на строительство систем отопления, позволяет избежать присутствия в интерьере труб проходящих по стенам под различными углами, применить современные эстетичные и эффективные отопительные приборы с терморегуляторами, обеспечивающими экономию топлива. Единственным недостатком системы отопления с принудительной циркуляцией являются возможные нарушения циркуляции теплоносителя и вследствие этого перегрев котла.

Система отопления может быть уже нагрета или перегрета, а котел продолжает вырабатывать тепло, так как сгорание дров или угля остановить нельзя, можно только несколько уменьшить его интенсивность. Следовательно, систему отопления нужно защищать от возможного перегрева. Теплоноситель на выходе из котла может нагреваться до +100-110С. Пластиковые и металлопластиковые трубы системы отопления такой температуры не выдержат, и вся система отопления придет в негодность.

Для защиты от перегрева системы отопления чаще всего используют охлаждающий теплообменник. Он может быть встроен в котел или установлен между выходом котла и системой отопления.



При производстве стальных котлов есть конструктивная возможность разместить охлаждающий змеевик внутри тела котла. Таким образом, змеевик охлаждает теплоноситель непосредственно внутри корпуса котла и не дает ему возможность закипать.


  •

В чугунных котлах ситуация намного сложнее. Нет конструктивной возможности расположения в нутрии котла независимого контура охлаждения, поэтому самый безопасный способ для чугунных котлов это установка отдельного охлаждающего теплообменника на выходе из котла.

Подключение предохранительного теплообменника для котла Viadrus
Подключение предохранительного теплообменника для котла Viadrus Hercules
  • 1. Выход отопительной воды в систему 2
  • 2. Вход возврат воды из охладительного контура 1
  • 3. Вход возврат воды в котел из системы 2
  • 4. Выход охлаждающей воды
  • 5. Teрмостатический вентиль
  • 6. Выход отопительной воды из котла
  • 7. Вход охлаждающей воды

К охлаждающему теплообменнику через термоклапан, настроенный обычно на +95°С, подается холодная вода (обычно из водопровода). Если котел нагревается до предельной температуры, то термоклапан открывается, и холодная вода, протекая через охлаждающий теплообменник, который омывается перегретым теплоносителем, охлаждает его до безопасной температуры. И так до тех пор, пока котел не охладится ниже предельно допустимой температуры.

Также для защиты системы отопления от перегрева используют переключающий (отключающий клапан), который при перегреве котла блокирует подачу перегретого теплоносителя в систему (он сливается в канализацию), и подает в нее холодную воду из водопровода. В этом случае холодная вода должна быть под достаточно высоким давлением, чтобы передавить пружину клапана и попасть в подающую отопительную линию. Такой вариант зашиты прост в реализации, но кроме жесткого требования к минимальному давлению холодной воды, имеет и другие серьезные недостатки. Давление воды не должно быть высоким, вода не должна быть жесткой (иначе при попадании жесткой воды в систему отопления котел и другие элементы будут покрываться изнутри слоем накипи), также подача холодной воды в разогретый котел может привести к тепловому удару.

Подобные варианты защиты системы от перегрева не обеспечивают 100% гарантии защиты. Установка большого бака-аккумулятора устраняет вышеперечисленные недостатки.
